Selisih 0,1 mm pada posisi locator sudah cukup membuat satu batch part ditolak saat QC. Bukan karena mesinnya yang tidak presisi, tapi karena holder atau clamping menahan benda kerja tidak dirancang untuk menjaga posisi itu tetap konsisten dari part pertama sampai part ke sekian. Di titik ini, kualitas produk masal sebenarnya ditentukan bukan oleh mesin, melainkan oleh alat bantu yang jarang disorot: jig dan fixture.
Banyak yang menganggap keduanya sebagai istilah yang bisa ditukar begitu saja. Padahal fungsi jig dan fixture justru saling melengkapi, dan kesalahan ini yang sering membuat spesifikasi ke workshop fabrikasi meleset dari kebutuhan proses sebenarnya.

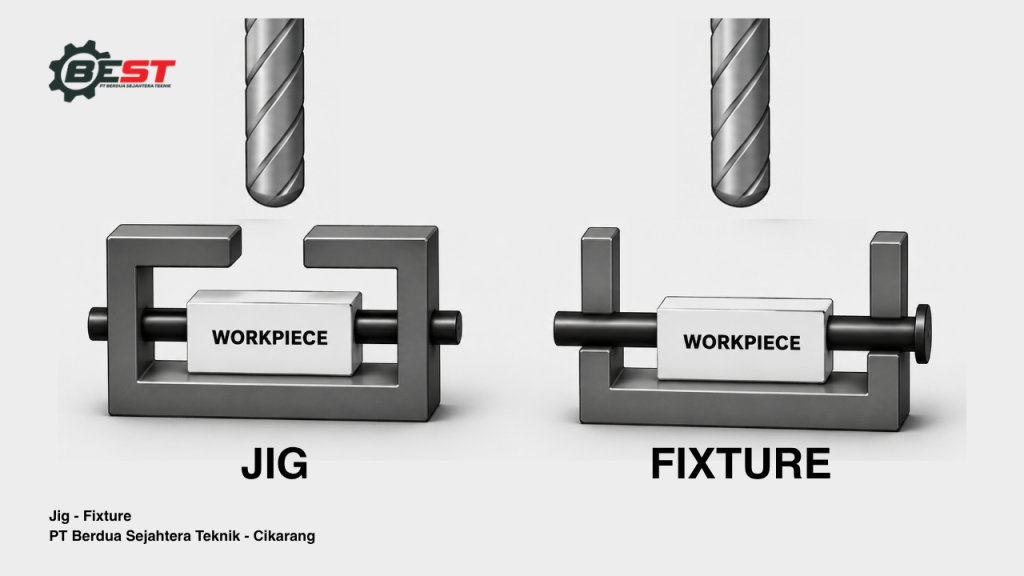

Apa Perbedaan Jig dan Fixture?
Meski sering disebut bersamaan, jig dan fixture memiliki fungsi yang berbeda:
- Jig berfungsi memandu alat potong (cutting tool) langsung ke posisi yang tepat pada benda kerja, misalnya untuk pengeboran atau reaming.
Jig biasanya bersentuhan langsung dengan mata alat. - Fixture berfungsi menahan dan menempatkan benda kerja pada posisi tetap, tanpa memandu alat potong secara langsung.
Fixture umum digunakan pada proses milling, welding, hingga inspeksi.
Pemahaman perbedaan ini penting agar spesifikasi yang diajukan ke workshop pembuat jig dan fixture sesuai dengan kebutuhan proses produksi yang sebenarnya.
Produksi dengan volume besar menuntut akurasi yang konsisten dari part pertama hingga part terakhir. Berikut manfaat utama penggunaan jig dan fixture yang dirancang dengan tepat:
- Mempercepat waktu setup mesin karena posisi benda kerja sudah terstandarisasi
- Menjaga toleransi dimensi tetap konsisten pada setiap unit produksi
- Mengurangi ketergantungan pada keahlian manual operator
- Menekan tingkat reject dan kebutuhan rework
- Meningkatkan keselamatan kerja karena benda kerja tertahan dengan stabil selama proses berlangsung
Investasi di awal untuk jig dan fixture yang presisi umumnya sebanding dengan penghematan biaya produksi jangka panjang, terutama pada part dengan geometri kompleks atau volume produksi tinggi.
Jenis Jig dan Fixture yang Umum Digunakan
Beberapa jenis jig dan fixture yang banyak diaplikasikan di industri manufaktur antara lain:

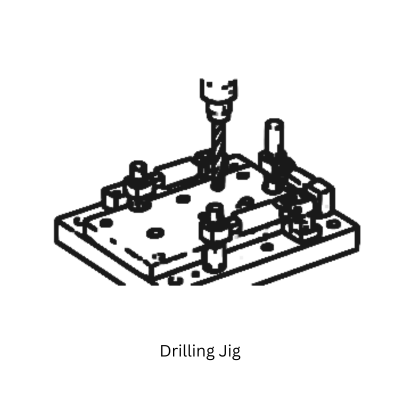

Drilling jig
Untuk memandu proses pengeboran pada titik yang presisi dan berulang

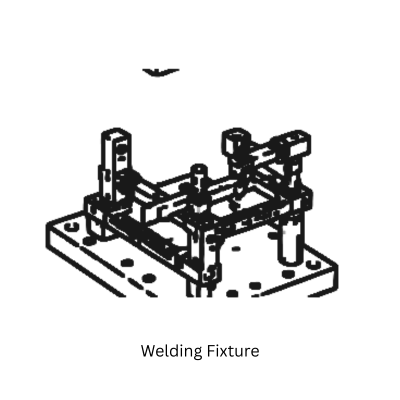

Welding fixture
Untuk menahan komponen agar posisi las tetap akurat

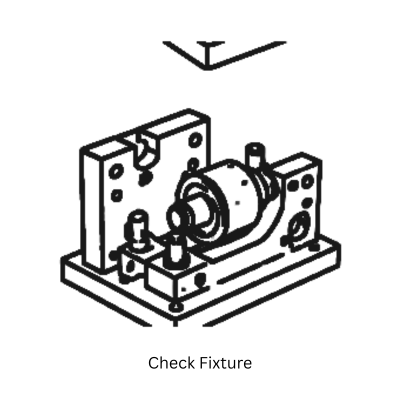

Check fixture
Digunakan pada tahap quality control untuk memverifikasi dimensi part sesuai spesifikasi

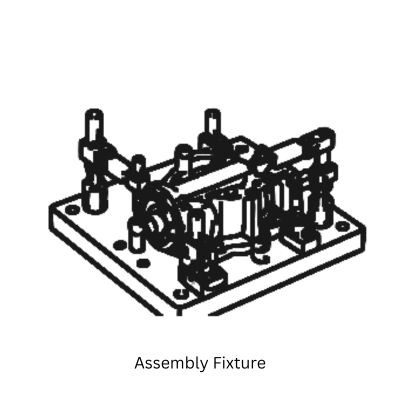

Assembly fixture
Membantu proses perakitan multi-komponen agar sejajar dan presisi

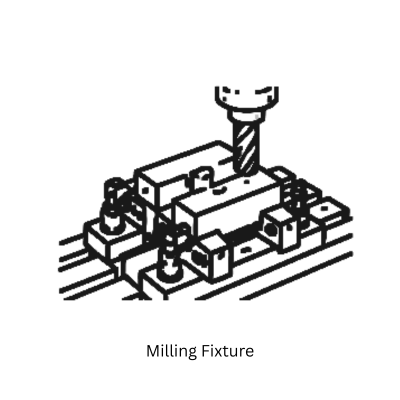

Milling fixture
Menahan benda kerja pada proses permesinan milling agar posisi tetap stabil
Tahapan Pembuatan Jig dan Fixture
Proses pembuatan jig dan fixture yang baik umumnya melalui beberapa tahapan berikut:
- Analisis gambar kerja dan spesifikasi part yang akan diproduksi
- Desain engineering, termasuk simulasi posisi clamping dan locator
- Pemilihan material jig / fixture yang sesuai dengan beban kerja dan tingkat kepresisian yang dibutuhkan
- Proses permesinan dan fabrikasi komponen jig atau fixture
- Uji fungsi dan verifikasi dimensi sebelum digunakan di lini produksi
Tahapan desain engineering menjadi fase paling menentukan, karena kesalahan perhitungan locator atau clamping pada tahap ini akan berdampak langsung pada akurasi hasil produksi.
PT Berdua Sejahtera Teknik - Mitra Jasa Pembuatan Jig dan Fixture
Ketepatan jig dan fixture sangat bergantung pada pengalaman dan kapabilitas workshop yang mengerjakannya. Beberapa hal yang perlu dipertimbangkan saat memilih mitra fabrikasi:
- Kemampuan desain engineering yang aktif mengoreksi gambar dari klien, tidak hanya mengeksekusinya mentah-mentah
- Ketersediaan mesin yang presisi untuk mendukung toleransi ketat
- Pengalaman menangani berbagai jenis part dan proses produksi
- Sistem kontrol kualitas yang terstandarisasi, idealnya bersertifikasi ISO 9001
- Kemampuan mendukung revisi desain dan modifikasi saat spesifikasi produk berkembang
PT Berdua Sejahtera Teknik hadir sebagai mitra manufaktur di Cikarang yang menangani kebutuhan jig, fixture, dan check fixture secara terintegrasi dengan layanan precision machining, mold & dies, hingga desain engineering. Pendekatan ini memungkinkan proses dari desain hingga produksi berjalan dalam satu alur kerja, sehingga akurasi dan waktu pengerjaan lebih terjaga.
